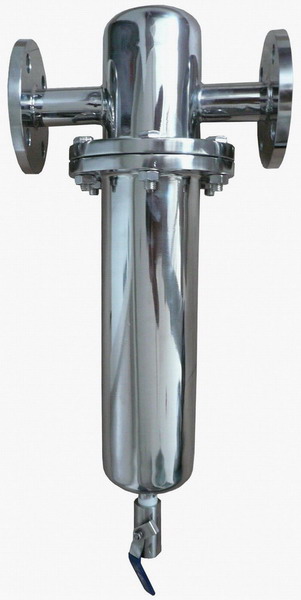

不銹鋼壓縮氣體過濾器
型號表：
|
型號
|
口徑
|
流量m³/min
|
寬度
|
高度
|
直徑
|
濾芯型號
|
|
SF*1
|
DN15
|
1
|
135
|
300
|
89
|
SE*1
|
|
SF*2
|
DN20
|
2
|
135
|
300
|
89
|
SE*2
|
|
SF*3
|
DN25
|
3
|
180
|
350
|
102
|
SE*3
|
|
SF*4
|
DN32
|
3
|
180
|
350
|
102
|
SE*3
|
|
SF*5
|
DN25
|
5
|
180
|
400
|
102
|
SE*5
|
|
SF*6
|
DN32
|
5
|
180
|
400
|
102
|
SE*5
|
|
SF*7
|
DN40
|
5
|
270
|
400
|
133
|
SE*5
|
|
SF*8
|
DN40
|
8
|
270
|
450
|
133
|
SE*8
|
|
SF*12
|
DN50
|
12
|
290
|
580
|
133
|
SE*12
|
|
SF*15
|
DN50
|
15
|
290
|
830
|
133
|
SE*15
|
|
SF*16
|
DN65
|
15
|
290
|
850
|
159
|
SE*15
|
|
SF*20
|
DN65
|
20
|
290
|
950
|
159
|
SE*20
|
|
SF*25
|
DN80
|
25
|
300
|
750
|
168
|
SE*25
|
|
SF*30
|
DN80
|
30
|
300
|
950
|
168
|
SE*30
|
|
SF*40
|
DN80
|
40
|
300
|
1100
|
168
|
SE*40
|
|
SF*80
|
DN100
|
80
|
513
|
1156
|
273
|
SE*40/2
|
|
SF*120
|
DN125
|
120
|
565
|
1200
|
325
|
SE*40/3
|
|
SF*200
|
DN200
|
200
|
666
|
1325
|
426
|
SE*40/5
|
|
SF*280
|
DN200
|
280
|
740
|
1452
|
500
|
SE*40/7
|
更高流量需求請致電公司咨詢。
*表示過濾器過濾級別：
F級：氣水分離器
Q級：主管路過濾器，過濾精度：3µ；
P級：除水過濾器，過濾精度：1µ；
K級：除塵過濾器，過濾精度：1µ；
S級：油霧過濾器，過濾精度：0.01µ；
C級：活性炭吸附過濾器，過濾精度0.01µ。
過濾器設計壓力：1.0MPa，有特別需求需要定制。
標準配置過濾器包括過濾器主體、內置濾芯，手動排水閥，內螺紋，SF*8以上為法蘭連接。
2、壓縮氣體過濾器選型指導
（1）、適用范圍
不銹鋼氣體過濾器殼體采用SUS304或316L不銹鋼，并且進行內外鏡面拋光，適合不銹鋼管道壓縮氣體（氬氣、氮?dú)?、氦氣、氫氣、甲烷和丙?/span>、二氧化碳、氧氣）以及蒸汽。
（2）、選型規則
A、流量選擇
必須根據流量選擇過濾器，不能完全依照管道接口來選型。
常規1.6MPa過濾器選型表都是根據0.7MPa壓力來測試的。如果要確定最大流量，應該將管道氣體流量除以相應的壓力修正系數，得到0.7MPa相應選型流量。
選型流量=氣體實際流量/修正系數
下表為工作壓力修正系數表：
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
21
|
|
0.25
|
0.38
|
0.5
|
0.62
|
0.75
|
0.87
|
1
|
1.12
|
1.2
|
1.4
|
1.62
|
1.86
|
2.11
|
2.36
|
2.61
|
2.73
|
第一行為進氣口最低壓力：?jiǎn)挝?/span>kgf/cm²,也有稱為bar或者公斤。
第二行為修正系數。
例如：進氣壓力為3bar,流量為2Nm³,情況下選型。
選型流量=2 Nm³/0.5=4m³,過濾器應該為SF*5，而不是SF*3。
B、精度選擇
壓縮氣體過濾精度一般分為：氣水分離器、3µ、1µ、0.01µ，以及活性炭級別。
選擇規則：精度必須從從低到高，逐級增加。也就是說，安裝1µ精度過濾器之前必須有3µ過濾精度過濾器；安裝0.01µ精度過濾器之前必須安裝3µ和1µ精度過濾器。
|
過濾精度
|
適用行業
|
|
氣水分離器
|
一般空氣系統、冷干機預過濾。
|
|
3µ
|
普通氣動設備。
|
|
1µ
|
精密氣動元件、馬達、儀表。
|
|
0.01µ
|
噴涂、活性炭級預過濾、吸干機預過濾。
|
|
活性炭級別
|
吹塑、膠片制造、精密微型氣動元件。
|
上表僅供參考，具體選擇應該聯系公司工程人員根據工況予以選擇。
（3）、安裝注意
A、過濾器一般應按在靠近使用點和溫度最低處，勿超出規定壓力和溫度。
B、安裝前請清潔安裝管道，確保管道為雜物，保證過濾器正常運行。
C、應垂直安裝。安裝時要在下方留下適當空間，保證濾芯更換操作正常。壓縮空氣過濾器安裝前請確認好過濾級別，依次按照低精度到高精度安裝。
D、不需要設立旁路，因?yàn)閴嚎s氣體過濾器基本不需要檢修；但需要經常檢查排水器排水情況。
E、安裝時要注意進出口方向。
F、使用前注意：在確保連接方式、級別順序、管道密封情況都正確的情況下，可以開啟閥門進行試運行。
G、開啟閥門時要緩慢開啟，絕對不可瞬間打開。瞬間開啟會對濾芯造成瞬間沖擊，損壞濾芯。
H、自動排水器如果排水不暢，則請清洗自動排水器，拆下的排水器整個浸泡在洗潔精水溶液里，10分鐘后用清水洗凈即可。
I、使用達到4000小時后應該跟換過濾器濾芯。根據不同工況可以適當變更更換時間，但是最長不得超過15個月。
（4）、ISO8573.1質量等級
|
質量等級
|
固態污染物最大直徑（單位：微米）
|
最大壓力露點
單位：℃
|
最高油分含量
單位：ppm、mg/m³
|
|
1
|
0.1
|
-70
|
0.008、 0.01
|
|
2
|
1
|
-40
|
0.08、 0.1
|
|
3
|
5
|
-20
|
0.8、 1
|
|
4
|
15
|
3
|
4、 5
|
|
5
|
40
|
7
|
21、 25
|
|
6
|
|
10
|
|
|
